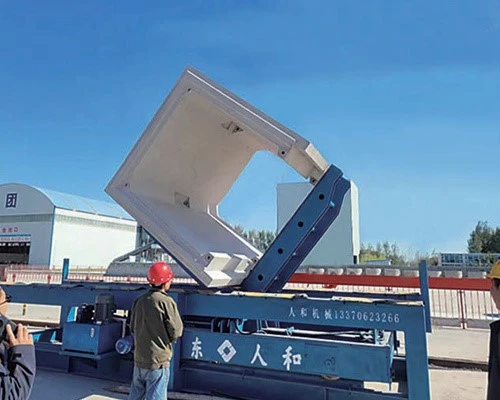

프리캐스트 시멘트 터너 장치는 프리캐스트 콘크리트 생산을 위한 핵심 장비로, 암거, 상자 암거, 맨홀 및 기타 프리캐스트 구성 요소의 정확한 90도/180도 회전을 달성하기 위한 지능형 유압 구동 및 동적 균형 제어 기능을 갖추고 있습니다. 모듈식 클램프 설계와 스마트 제어 시스템을 통해 부드럽고 손상 없는 작동을 보장하는 동시에 탈형 효율성과 양면 처리 정확도를 크게 향상시킵니다.- 효율성과 안전성에 대한 현대적인 프리캐스트 생산 요구 사항을 충족하기 위해 산업 생산 라인 통합과 호환됩니다.
응용
- 자동 기둥-탈형 터닝(암거/박스 암거/맨홀)
- 양면-경화, 표면 처리 및 내장 부품 설치가 용이합니다.
- 생산 라인 연속성을 향상하고 수동 처리를 줄입니다.
응용 분야
|
산업 |
일반적인 응용 분야 |
기술적 특징 |
|
시립공학 |
유틸리티 터널 구간 |
충격 방지 클램프 시스템 |
|
교통 |
철도 침목 회전 |
빠른-주기 유압 회로 |
|
수력 |
유압식 프리캐스트 블록 |
부식{0}}방지 코팅 |
사양표
|
매개변수 |
사양 범위 |
참고 |
|
최대. 부하 용량 |
5-150톤 |
맞춤형 200-톤 초중형 모델 이용 가능 |
|
회전 각도 |
0도 -180도(정확도 ±0.3도) |
어떤 각도에서든 일시중지 및 재설정 |
|
부품 크기 |
길이 15m 이하, 폭 5m 이하 |
표준 및 대형 프리캐스트 구성품 |
|
회전 속도 |
2-12도/초(조정 가능) |
부하가 심한 경우 자동{0}}속도 감소 |
|
드라이브 시스템 |
서보-유압/전동 액추에이터 |
고강도-유압, 정밀함을 위한 전기 |
재료표
|
구성요소 |
재료 |
속성 |
|
프레임 |
Q420B 고강도-강강 |
항복 강도 420MPa 이상, 용융-아연 도금(200μm 이상) |
|
클램프 |
34CrNiMo6 합금강 |
인장강도 1200MPa 이상, 안전계수 4 이상 |
|
실린더 |
40Cr 정밀 튜브 |
42MPa 작동 압력, 1M 사이클 이상 |
|
센서 |
레이저 변위 센서 |
±0.1mm 정확도, 실시간-위치 모니터링 |
기술적인 매개변수 테이블
|
매개변수 |
기술적 지표 |
비고 |
|
전력 |
15kW-110kW |
구성에 따라 다름 |
|
위치 정확도 |
±0.3mm |
레이저 + 기울기 센서 듀얼-보정 |
|
소음 수준 |
82dB 이하 |
ISO 4871을 준수합니다. |
|
주기 시간 |
12-45초/주기 |
서보 모델이 40% 더 빨라졌습니다. |
|
보호 등급 |
IP66 |
방진-및 강력한 워터 제트 보호 |
|
제어 모드 |
PLC + 산업용 PC |
MES 시스템 통합 지원 |
제품특징
지능형 회전 제어
• AI 경로 계획: 자동으로-최적의 회전 경로를 생성합니다(50mm 이상 간격).
• 동적 균형: 6D 힘 센서로 ±0.1MPa 압력 조정이 가능합니다.
• 소프트 스타트/스톱: VFD 기술로 관성 70% 감소.
01
고정밀 포지셔닝-
• 3D 레이저 포지셔닝: LIDAR 스캐닝(인터페이스 정확도 ±1mm).
• 적응형 클램프: Ø300-5000mm 부품용 공압식 빠른-변경(3분 이하).
02
안전 보호 시스템
• 이중 제동:
- 기계식 하드 스톱(±2도 자동-잠금)
- 유압 잠금 장치(24시간 위치 유지)
• 라이트 커튼 16개: 비상 정지 0.1초 이하(IP69K 등급)
03
프로세스 통합
• 통합 옵션:
- 50MPa 워터젯(120L/분 흐름)
- AGV 도킹(±2mm 위치 지정)
- AI 비전 검사(0.5mm 이상의 결함 감지)
04
대상고객
- 철도 빔 야드
- 주조 식물
- 유틸리티 터널 플랜트
키워드
지능형 프리캐스트 터닝 시스템
서보-유압식 균형 터너
암거 자동-터닝 머신
고정밀-부품 포지셔너
조립식 건물 터닝 라인
제품 가치
비용 최적화
• 5~8명의 작업자를 줄이고 인건비를 65% 절감했습니다.
• 뒤집기 효율은 4배 증가하고 주기는 20% 단축됩니다.
품질 신뢰성
•플립 파손률 < 0.05%, 제품 적격률 18% 증가.
•EU 인증 및 중국 특수 장비 안전 인증을 통과했습니다.
효율적인 건설
• 24시간 연속 생산을 지원하고 연간 생산 능력을 100,000개로 늘렸습니다.
• 생산 라인과의 원활한 연결로 비생산 시간을-30% 단축합니다.
기술 혁신
• 5G 원격 작동 및 유지 관리를 지원하고-글로벌 프로젝트를 실시간 모니터링합니다.
• AI 시각적 감지 인터페이스를 예약하고 뒤집은 후 구성 요소 결함을 자동으로 식별합니다.
